用途：
用于工件基準面或邊緣、臺階、凹槽、外輪廓的三維度（X，Y和Z）測量，并且用于確定孔中心是否與主軸同心。
設計：

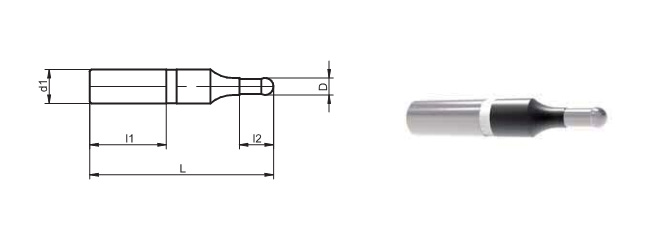

該測頭依照DIN1835標準為直柄，直徑20mm，可以用DIN6359的B型變徑套夾持，或用夾簧的彈性夾頭夾持。傳感器帶有一個彈性穿桿球，允許Z軸存在4mm的偏差。
標準配置：
配有電池和操作手冊。
功能：
當傳感器接觸到可導電的工件，測頭基體上的紅色LED燈便開始閃爍，從各角度都可以看到。傳感器反應精度為0.001mm。測量結果需要將傳感器的半徑5mm考慮在內。測量內部尺寸=行程+10mm。測量外部尺寸=行程范圍-10mm。
